斗式提升机适用于垂直输送粉状、粒状、及小块状的的散状物料,广泛的应用于冶金、矿山、洗煤、水泥、电厂、锅炉供煤等场合。根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:TD系列斗式提升机、TB系列斗式提升机、TH/HL系列环链斗式提升机、NE系列板链斗式提升机、钢芯胶带斗式提升机、T型脱水斗式提升机、L型捞坑斗式提升机。

在线微信顾问

斗式提升机系列产品

>> 斗式提升机产品-脱水斗式提升机

T型脱水斗式提升机,洗煤设备捞坑斗式提升机T型脱水斗式提升机,洗煤设备捞坑斗式提升机
T型脱水斗式提升机,洗煤设备捞坑斗式提升机

脱水斗式提升机,捞坑是提升机主要应用于洗煤厂、选煤厂。脱水斗式提升机用于跳汰机下部提升洗后的煤和矸石; 或者用于从捞坑沉淀池中提升大颗粒精煤和细粒煤,并使被提升物料在提升过程中,在重力过程中,在重力作用下与斗内自行脱水。

脱水斗式提升机是选煤厂和钙镁磷肥厂常用的机械设备之一,具有结构简单、运转可靠的优点。脱水斗式提升机主要用于提升洗后的中煤、矸石和激冷后的钙镁磷肥,也适用于输送洗涤后的块状或颗粒状的其他物料,以便物料在提升输送过程中,在料斗内自行脱水。

脱水斗式提升机产品型号说明:

示例 T3240脱水斗式提升机:T—脱水 32—斗链节距(cm) 40料斗宽度(cm)

脱水斗式提升机产品设备特点:

脱水斗式提升机主要用于选煤厂选后产品的运输及脱水,安装角度为55°~70°,多为60°,运行速度为0.160.27m/s,块煤脱水时间为2025s,末煤约为4060s。该设备结构简单,运行可靠,使用寿命长,维护费用低。脱水斗式提升机主要用于选煤厂配合跳汰机对选后产品(包括中煤和矸石)的提升和脱水。捞坑式提升机主要用于精煤的初步脱水。

脱水斗式提升机结构特点:

(1)脱水斗式提升机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接,减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮调节,考虑到斗链有可能突然被卡住而发生事故,在从动链轮上装有安全销。驱动装置安装在传动支架上,传动支架焊在头部节段上;
  (2)头部组件由传动部件及拉紧装置组成,该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形,轴承座的底部带有燕尾槽,轴承借助螺杆来调节斗链的松紧;
  (3)机体由头部节段、中间节段(敞开节段、过渡节段、密封节段)和尾部节段组成,节段均为金属焊接结构,各节段之间用角钢法兰联接。为防止漏水,在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外,还有为安装拉紧装置的槽钢,中间节段中用于水下得封闭箱形结构,称为封闭节段:用于水上的U形槽,称为敞开节段:过渡节段用于上述两种节段之间,为了防止斗链下垂,在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构,其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔;
  (4)尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个,均为圆形,其中一个用键固定在轴上,另一个空套在轴上,以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损,在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成,其内缘用特制的胶质密封圈,以防止泥水侵入;

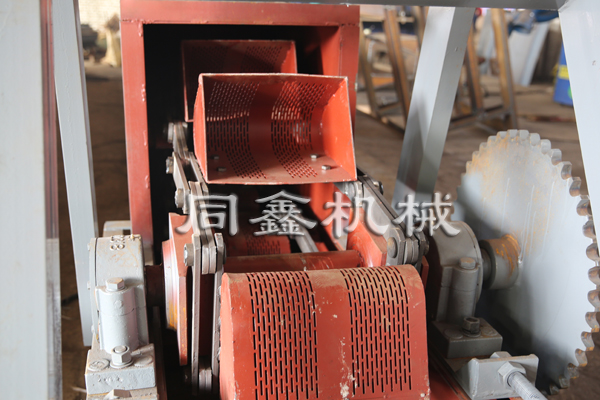

  (5)斗链由两条链条和斗子组成。链条为片式牵引链,斗子用钢板制成,斗子上交错排列着脱水用得长孔,并用带榫的沉头螺栓间隔地(间隔一个节距)安装在链条上;
  (6)捕捉器的作用是当斗提机断链时,防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上,上面一对捕捉器安设在离传动轴中心不超过3m处:下面一对捕捉器安设在敞开段和过渡段接邻之间:中间捕捉器之间的距离应不大于5m,并且不等于链条节距的倍数;
  (7)头、中间、尾部支架及检查传动系统用得梯子,均为焊接的金属构件,分别支承在楼板及基础上。

T型脱水斗式提升机,洗煤设备捞坑斗式提升机T型脱水斗式提升机,洗煤设备捞坑斗式提升机

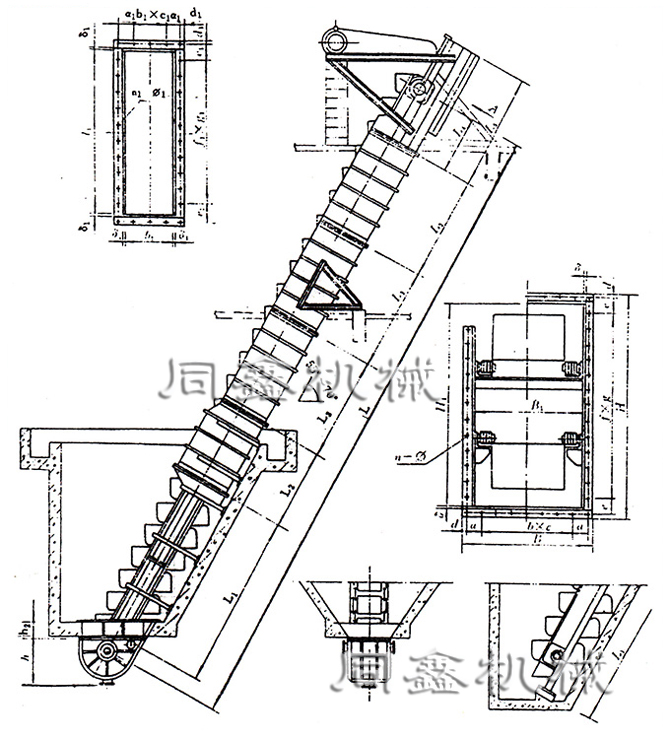

脱水斗式提升机产品外形结构示意图:

脱水斗式提升机产品外形结构示意图

脱水斗式提升机产品外形结构示意图

脱水斗式提升机产品技术参数表:

T型脱水斗式提升机系列产品自助选型参考表:

主要参数

T3240

T3260

T4060

T4080

T40100

T50100

T50120

T50140

*大长度m

20

23

26

提升机角度55-70°

运输物料粒度0-100mm

斗宽mm

400

600

800

1000

1200

1400

斗子容量L

28.3

42.5

66.4

88.6

110.7

173

207.6

242.2

斗子间距mm

640

800

1000

输送能力t/h

15.3-51.6

23-77.5

28.7-96.8

38.3-129.2

47.8-161.4

59.8-201.8

71.8-242.2

83.7-282.5

脱水斗式提升机产品使用维护指南:

为保证脱水斗式提升机产品能连续可靠的工作,产品在使用维修中应注意以下几点:
  1、在脱水斗式提升机停机之前,必须先停止给料,将输送物料全部卸出。
  2、严禁满载启动,须等设备开机运行平稳后方可开始投料。
  3、安全销是超负荷时能自动切断的安全装置,因此绝对禁止随意加大安全销。如果在一般正常启动和运转时,安全销切断频繁,可酌情加大。
  4、应经常注意链板的运行情况,如发现链轴脱落或损坏,要及时停机进行维修处理。
  5、脱水斗式提升机在长期运行中,链轴与链板孔同时受到磨损,致使斗链的节距逐渐伸长,使斗链变松,因此需要及时调整紧链装置。
  6、当斗链因长期使用而发生磨损时,应该及时更换。在提升机维修中,一种方法是一次更换全部斗链;另一种方法是分段更换,每次更换总长的1/3一1/4。为了避免提升机两股链条长短不一,两股链条的链板必须同时更换。

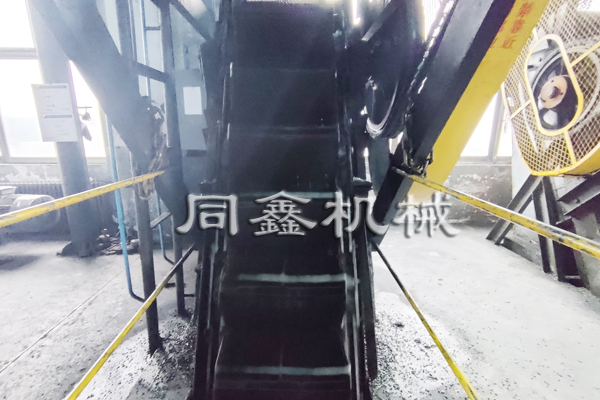

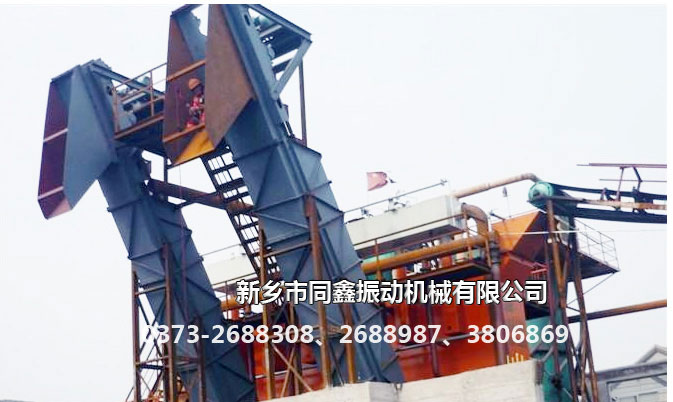

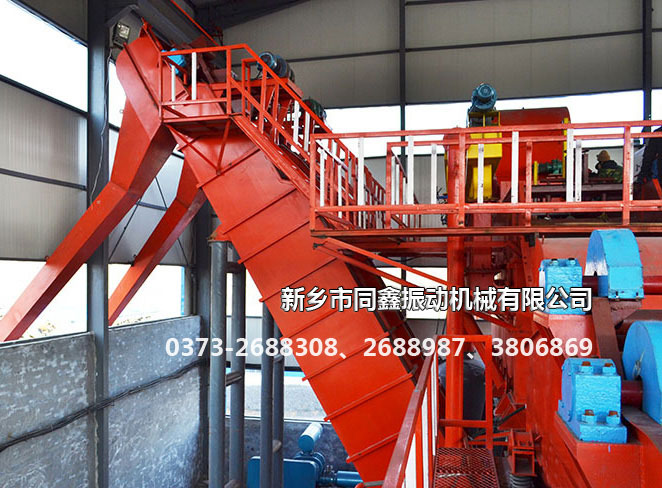

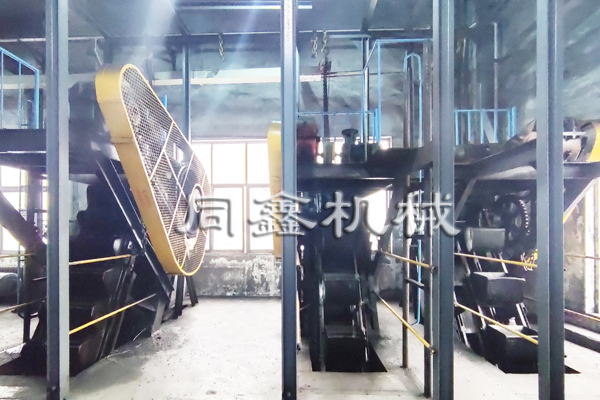

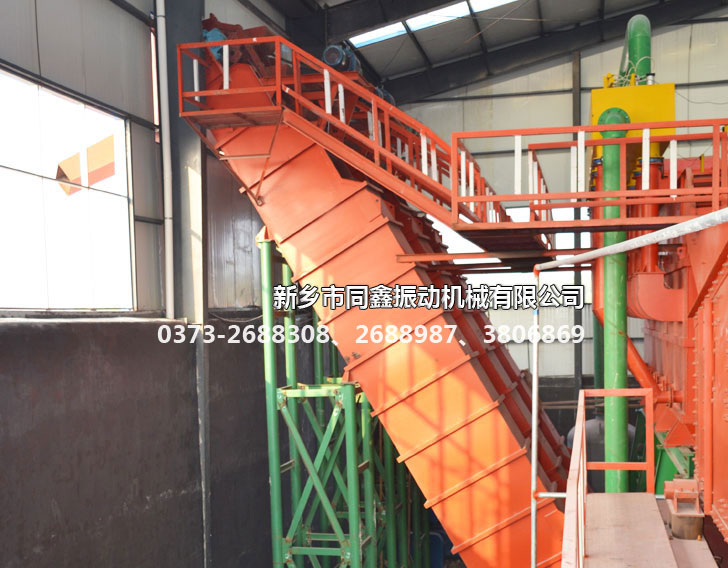

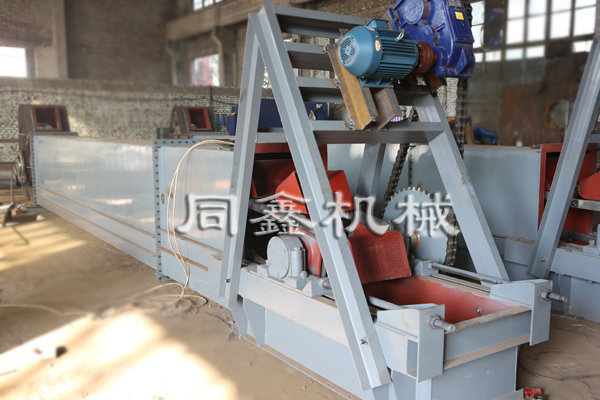

脱水斗式提升机产品真机照片展示:

脱水斗式提升机、捞坑斗式提升机产品安装调试和维护

在安装前,首先准确地将提升机的中心线配置好,他时说又不见在安装过程中的地位基准。然后检查基础和各层楼板上预留吊装孔和螺栓孔的位置是否正确,如发现有错误或缺陷,必须在安装前消除。对提升机的所有部件进行清点和检查,确认所有安装部分齐备后,方可安装。

脱水斗式提升机、捞坑斗式提升机产品安装顺序和要求
1)机壳安装
(1)根据总图,先从尾部支架和机尾开始安装,然后一次往上装封闭节段、敞开节段、头部节段、以及机头部分和驱动支架等。脱水斗式提升机一般需穿过几层楼板,因此安装时应特别注意,使各支架均匀地承担荷重。
(2)脱水斗式踢省级各节段的连接应对准中心线,倾斜角度和导轨间局,根据图纸严格校准,并临时固定在楼板孔中,最后用螺栓连接,并固定各节段。
(3)各支架在楼板或基础上的安装,应根据总图进行。当各支架配置就绪并校准后,既可浇灌混凝土。在浇灌层固结后,用螺栓固定支架,待10~20天后,可将支架进行焊接,将临时固定件拆除。

2)头部组件安装
头部组件经安装和调整后,应符合下列要求:
(1)头部组件主轴能自由转动。
(2)轴承盖固定后,应保证轴瓦与轴之间的正常工作间隙。
(3)两驱动星轮的对应边应在同一平面上。
(4)紧链装置的导轨,应互相平行,其两轨面在同一平面内,丝杠在螺母内顺利转动,但不许松动。

3)尾部组件的安装
尾部组件轴的中心线应保持水平,并且垂直于尾部节段的侧板,安装后的轴应能自由转动,不允许有抱轴现象或其他毛病。

4)挂设斗链
斗链在安装前应进行检查,凡有损伤处,均应维修。斗链的装配工作是单独进行的,全部装好后再往机身挂设。

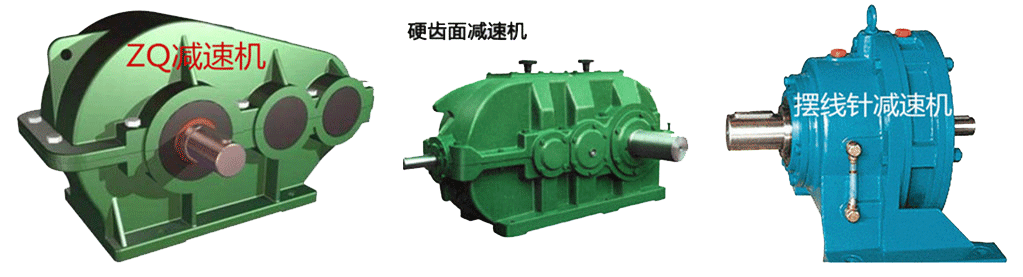

脱水斗式提升机、捞坑斗式提升机产品驱动装置的不同配置及不同选择


脱水斗式提升机、捞坑斗式提升机产品斗链的挂设步骤如下:
1)先用绳索将斗链牵引到主轴的星轮上,并将斗链挂在星轮上
2)启动提升机,使星轮主轴运转,将斗链运转到相应的位置。
3)电动机反转,使斗链反向运转,达到相应的位置。

斗链安装前,应将紧链装置放在极限位置,使主动星轮与尾部滚轮的中心距为最短;斗链安装后,再利用紧链装置,使斗链处在张紧状态。斗链与两条导向角钢的侧面间隙应保持相等,并使链板的饺链动作灵活。

脱水斗式提升机、捞坑斗式提升机产品 空运转

脱水斗式提升机安装结束后,应进行不少于24 h的空运转,其目的是检查安装质量。每次连续工作8h,试车过程中不允许有卡链、颤动、碰撞以及其他毛病,斗链运行要求平稳。

经8h运行后停机,检查各紧固件、斗链销轴是否松动脱落,同时检查各部润华、轴承和导轨。驱动装置轴承温升不得超过35℃。

脱水斗式提升机、捞坑斗式提升机产品维护使用

为保证脱水斗式提升机能连续可靠的工作,在斗式提升机的维修中应注意以下各点:
(1)在斗式提升机停机之前,必须先停止给料,将输送物料全部卸处。
(2)严禁满载启动。
(3)安全销是超负荷时能自动切断的安全装置,因此绝对禁止随意加大安全销。如经试验。在一般正常启动和运转时,安全销切断频繁,可酌情加大。
(4)应经常注意链板的运行情况,如发现链轴脱落或损坏,要及时停车处理。
(5)提升机在长期运行中,链轴与链板孔同时受到磨损,致使斗链的节距逐渐伸长,使斗链变松,因此需要及时调整紧链装置。
(6)当斗链因长期使用而发生磨损时,应该及时史换。在提升机维修中,一种方法是一次更换全部斗链;另一种方法是分段更换,每次更换总长的1/3一1/4。为了避免提升机两股链条长短不一,两股链条的链板必须同时更换。

【同鑫公司】脱水斗式提升机、捞坑斗式提升机产品购买需知:

  因产品受设备的型号、材质、规格、长度或者高度等因素影响,部分产品为非标设计制作,所以网站上所标识的商品价格仅供参考!
  具体的产品价格受材质(碳钢或者不锈钢)和规格(根据客户的处理量、物料的粒度等)、客户实际现场的长度或者高度等因素所决定,所以需要客户和我们联系沟通后我们再为您核算出准确详细的报价。
  同鑫公司产品为下属生产车间自主加工制造,内部质检中心控制质量及设备出厂检测等,确保每一台设备的品质;为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商。
  销售渠道为厂家直销、订单式生产。采购设备直线联络,即绕开了用户与中间商、贸易商的不必要交涉,又降低了用户的采购成本,实现生产厂商直接与用户一对一的交流与服务,从而以优惠的价格为顾客提供高质量的产品及服务。

【同鑫公司】
脱水斗式提升机、捞坑斗式提升机产品售后服务说明:

  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!
  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。
  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!
  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!

---------【版权所有:新乡市同鑫振动机械有限公司】

   新乡市同鑫振动机械有限公司专业设计、生产脱水筛、圆振动筛、矿用振动筛、振动筛分设备,皮带输送机、刮板输送机、鳞板输送机、链斗输送机、振动给料机、往复式给煤机、斗式提升机,破碎机,卸料器,跳汰机,脉冲袋式除尘器等配套设备,以及锅炉上煤系统、锅炉出灰渣系统,洗煤厂生产线等。产品广泛应用于有色金属、矿山、冶金、煤炭、码头港口、化工、煤电、建材、钢铁、水泥、电力、粮食、制沙、商砼、环保等各个行业和领域。规格型号齐全,另可按照您的要求定制以上机械设备,诚信为本,质优价实,欢迎采购!愿我们一如既往愉快合作!

同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
