>>刮板输送机、埋刮板输送机产品
刮板输送机、埋刮板输送机产品概述：
刮板输送机是一种在封闭的矩形断面壳体内，借助于运动着的刮板链条来输送散状物料的连续运输设备；在输送物料时，刮板链条全部埋在物料之中。产品具有结构简单、密封性好、安装维修方便、工艺布置灵活等特点；不仅能水平输送，也能倾斜或垂直输送；既可单机使用、也可多台联合使用；能多点加料、也能多点卸料。由于壳体封闭，因此在输送物料时可以显著地改善工人的工作环境和防止环境污染。埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。
刮板输送机、埋刮板输送机产品特点：
1、常用于水平输送颗粒和粉状物料，亦能在150°角范围内作倾斜输送；
2、具有运行平稳、输送量大、能耗低、物料破损率低、使用寿命高等特点；
3、整机结构合理，可以多点加料，刮板的移动速度在减速机的传动下，运行平稳，噪音低，在单点进出料基础上，也可多点进料，多点出料，对输送有毒、易爆、高温和易飞扬的物料，改善工人操作条件和减少环境污染等方面有突出的特点。
刮板输送机、埋刮板输送机产品外形结构示意图：

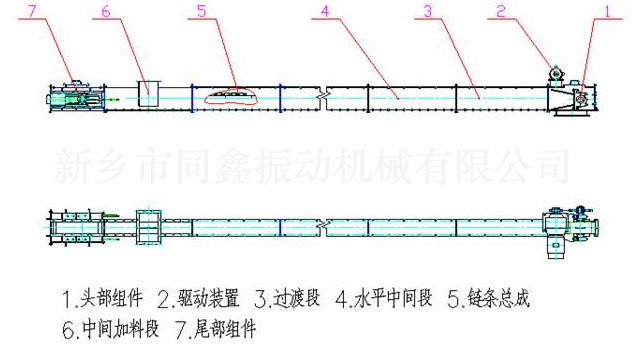

MS型水平刮板输送机外形结构示意图：

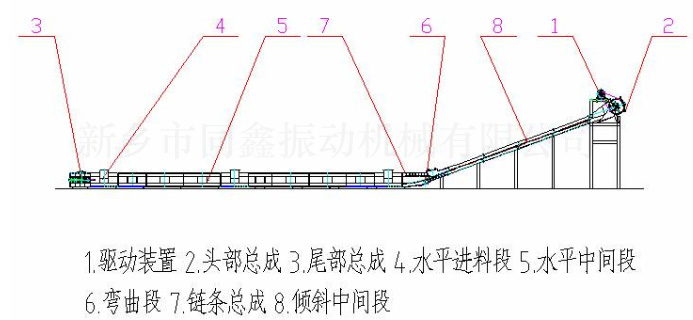

MC型刮板输送机外形结构示意图:

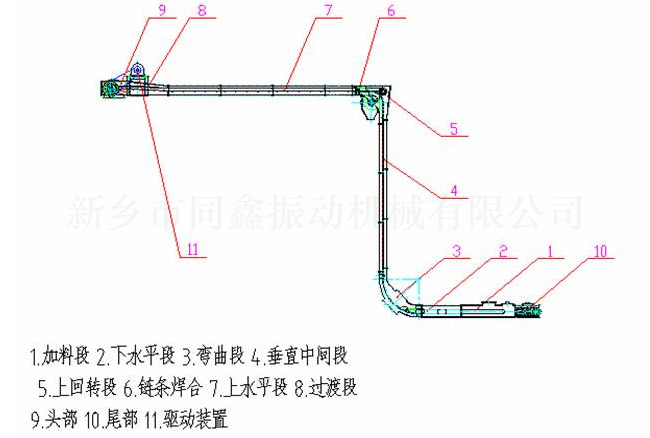

MZ型刮板输送机外形结构示意图:

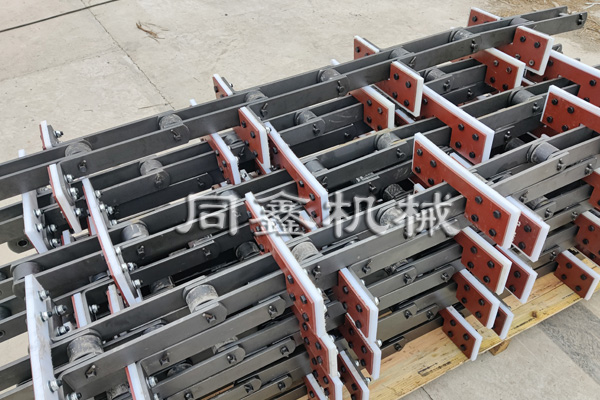

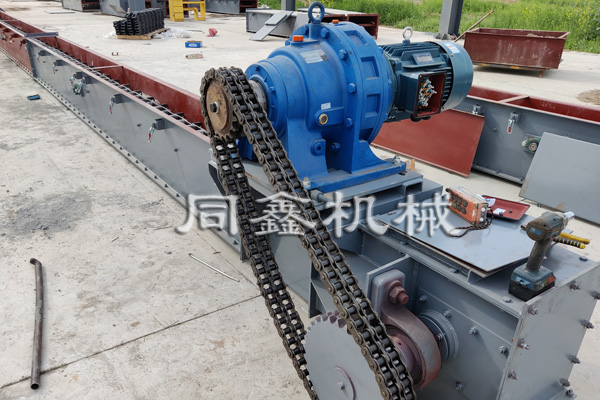

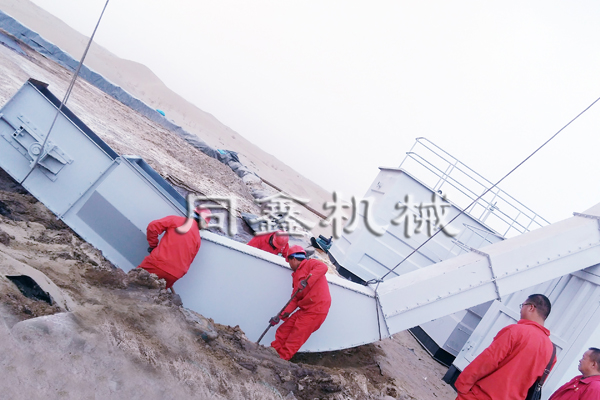

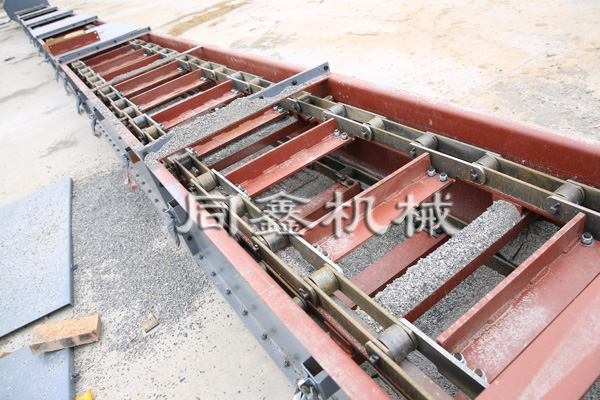

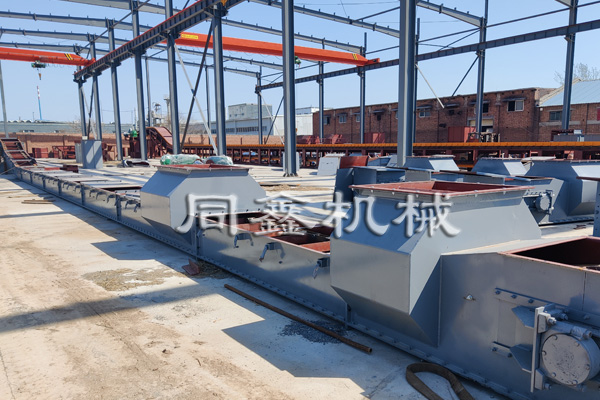

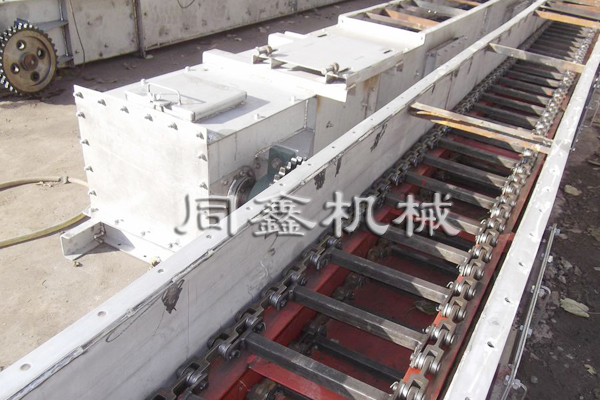

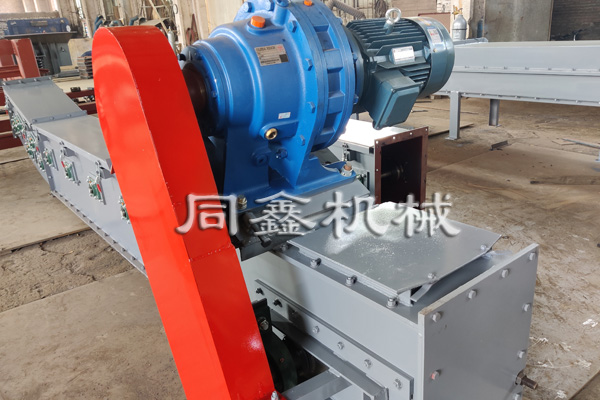

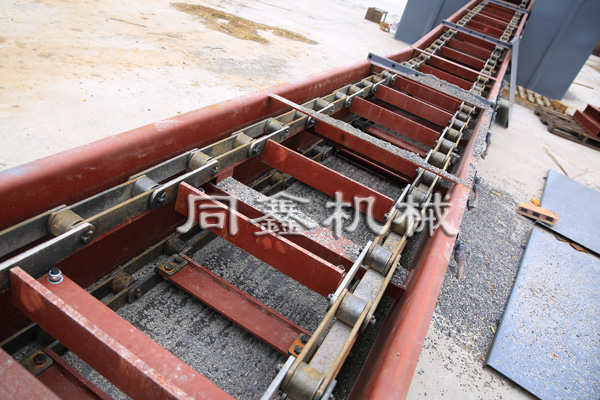

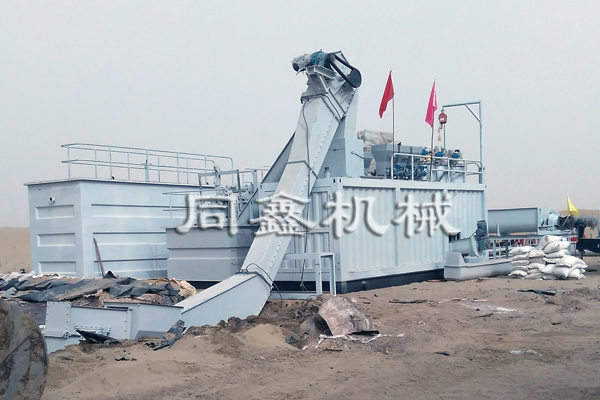

刮板输送机、埋刮板输送机实物照片：



刮板输送机、埋刮板输送机产品技术参数表
：表1：
|
MS、GSS型水平刮板机技术参数
参考表 |
|
型号 |
12 |
16 |
18 |
20 |
25 |
30 |
32 |
35 |
40 |
50 |
60 |
63 |
|
机槽宽度(mm) |
120 |
160 |
180 |
200 |
250 |
300 |
320 |
350 |
400 |
500 |
600 |
630 |
|
刮板链条 |
节距(mm) |
100 |
100 |
125 |
125 |
125 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
|
125 |
125 |
160 |
|
线速度m/s |
0.133
-
0.183 |
0.133
-
0.166 |
0.167
-
0.192 |
0.183
-
0.2 |
0.183
-
0.245 |
0.266-0.3 |
0.275-0.35 |
|
输送量(m3/h) |
6.912
-
9.504 |
15.36
-
19.87 |
19.44
-
22.35 |
13.76-25.92 |
33-44.1 |
71.82-81 |
76.61-86.4 |
100.5-113.4 |
126.4-142.65 |
172.36-194.65 |
213.84-272.16 |
249.48-317.52 |
|
输送距离(m) |
10-50 |
|
电机(kw) |
2.2-22 |
刮板输送机、埋刮板输送机产品技术参数表
：表2：
|
MC、MZ、GSZ.GSL型埋刮板输送机技术参数
参考表 |
|
型号 |
12 |
16 |
18 |
20 |
25 |
30 |
32 |
35 |
40 |
50 |
60 |
63 |
|
机槽宽度(mm) |
120 |
160 |
180 |
200 |
250 |
300 |
320 |
350 |
400 |
500 |
600 |
630 |
|
刮板链条 |
节距(mm) |
100 |
100 |
125 |
125 |
125 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
|
125 |
125 |
160 |
|
线速度m/s |
0.1
-
0.183 |
0.133-0.183 |
0.283
-0.25 |
0.21-0.26 |
0.26-0.306 |
0.25-0.35 |
|
输送量(m3/h) |
3.89
-5.17 |
9.22
-12.67 |
10.37-14.25 |
12.48-17.16 |
33-36 |
36.29-44.39 |
38.7-47.92 |
56.7-69.4 |
64.8-79.3 |
90-110.16 |
118.8-166.32 |
124.74-174.64 |
|
输送距离(m) |
垂直20 水平25 |
|
电机(kw) |
2.2-22 |
埋刮板输送机主要分以下种类:1、水平型埋刮板输送机
2、垂直型埋刮板输送机 3、Z型埋刮板输送机。
注：我厂可根据用户要求设计并生产其它型式的埋刮板输送机。
