NE型板链斗式提升机主要适用于输送生料，水泥，煤炭，焦炭，石灰石，干粘土，熟料，碎石，砂子，化肥，粮食等粉状、颗粒状、小块状磨琢性或无磨琢性物料。广泛应用于矿山、冶金、建材、煤炭、水电、水泥等行业部门垂直提升块状、粉状且物料温度不超过250℃以下的物料。
NE系列板链斗式提升机产品概述:
NE型板链斗式提升机为板链式、重力诱导卸料的提升设备。NE型板链斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度控制在250℃以下。
本系列提升机规格多(NE15~NE800共11种)；密封性好，运行可靠，环境污染少，操作、维修方便，使用寿命长。
同鑫振动机械生产的斗式提升机产品制造工艺：等离子/激光下料，冲孔，数控折弯，机器人自动焊接工艺。箱体冲压成形，中间箱体四道筋，采用全焊方式，整体刚性及密封性较强。
同鑫振动机械生产的斗式提升机产品供货内容：头箱，尾箱，中间箱，电机，减速机，逆止器，电机防雨罩，传动皮带/链条防护罩，护栏，平台，吊装件，配重箱（包括但不限于以上内容，具体以实际供货内容为准。）
雄厚的技术力量，优惠的价格，严格的内部质量检测监督，确保快速交货同时确保产品质量，售前售后服务团队保障您设备的无忧使用！
NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板链斗式提升机产品特点:
1、提升范围广。NE型板链斗式提升机不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250℃。
2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m³/h。
3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40米)。
6、箱体冲压成形，中间箱体四道筋，采用全焊方式，整体刚性及密封型较强密封性好，环保无污染。
7、运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。
8、操作维修方便、易损件少，使用成本低。
NE系列板链斗式提升机产品专用配件：

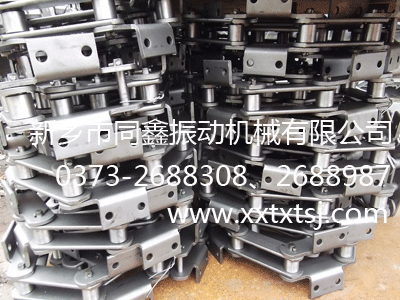

NE系列板链斗式提升机产品专用链条↑

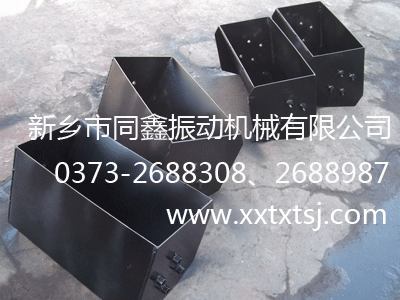

NE系列板链斗式提升机产品专用料斗↑
NE系列板链斗式提升机主要结构:
NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
NE系列板链斗式提升机主要工作部件特点:
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置，
NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用
ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b
、采用较低的链速度(0.5米/秒)； c、
采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

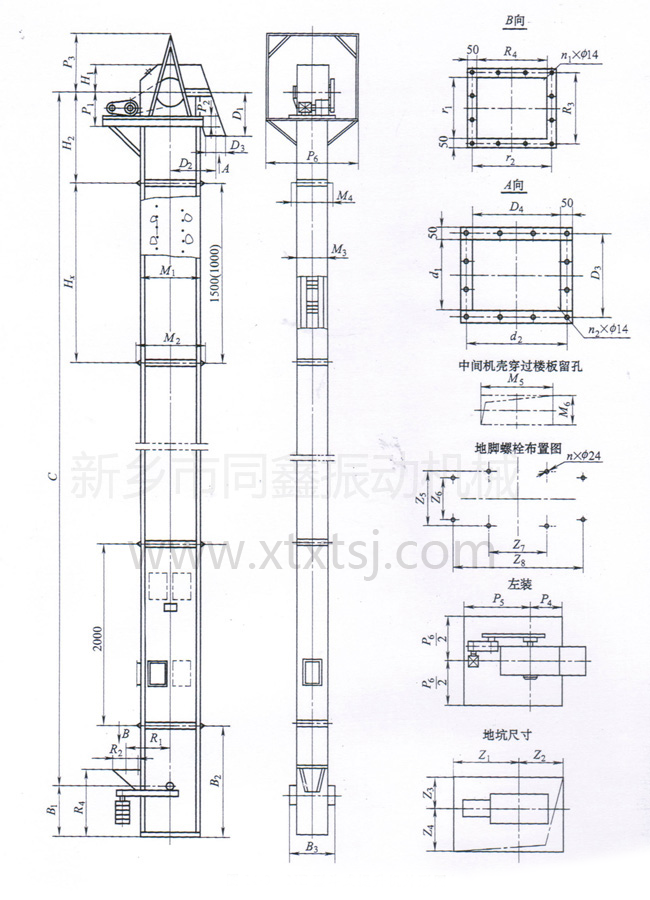

NE系列板链斗式提升机外形图:
NE系列板链斗式提升机技术参数表:
主要技术性能表及输送物料粒度范围表:
|
规格型号 |
提升量
(m³/h) |
最大
粒度mm |
物料容重
t/m³ |
斗宽
mm |
斗容
L |
斗距
mm |
最大提升高度m |
功率范围kw |
提升物料最大粒度mm |
斗速m/s |
主轴转速r/min |
运行部件质量kg/m |
|
允许最大颗粒比例% |
|
10 |
25 |
50 |
75 |
100 |
|
NE15 |
10～15 |
40 |
0.6
～
2.0 |
250 |
2.5 |
203.2 |
≤37 |
1.5～4 |
65 |
50 |
40 |
30 |
25 |
0.5 |
15.54 |
27.5 |
|
NE30 |
18.5～31 |
55 |
300 |
7.8 |
304.8 |
≤37 |
1.5～11 |
90 |
75 |
58 |
47 |
40 |
16.45 |
35 |
|
NE50 |
35～60 |
60 |
300 |
15.7 |
304.8 |
10～50 |
1.5～18.5 |
90 |
75 |
58 |
47 |
40 |
16.45 |
64 |
|
NE100 |
75～110 |
70 |
400 |
35 |
400 |
10～50 |
5.5～30 |
130 |
105 |
80 |
65 |
55 |
14.13 |
89 |
|
NE150 |
112～165 |
90 |
600 |
52.2 |
400 |
10～49 |
5.5～45 |
130 |
105 |
80 |
65 |
55 |
14.13 |
112.3 |
|
NE200 |
170～220 |
100 |
0.6
～
1.8 |
600 |
84.6 |
500 |
10～50 |
7.5～55 |
170 |
135 |
100 |
85 |
70 |
10.9 |
134 |
|
NE300 |
230～340 |
125 |
900 |
127.5 |
500 |
10～47 |
11～75 |
170 |
135 |
100 |
85 |
70 |
10.9 |
188 |
|
NE400 |
340～450 |
130 |
900 |
182.5 |
600 |
10～48 |
18.5～90 |
205 |
165 |
125 |
105 |
90 |
8.3 |
205 |
|
NE500 |
450～550 |
140 |
950 |
260.9 |
700 |
10～50 |
30～110 |
240 |
190 |
145 |
120 |
100 |
7.1 |
223 |
|
NE600 |
550～660 |
150 |
1300 |
330.2 |
700 |
10～50 |
37～132 |
240 |
190 |
145 |
120 |
100 |
7.1 |
274 |
|
NE800 |
680～830 |
165 |
1580 |
501.8 |
800 |
10～50 |
～160 |
275 |
220 |
165 |
135 |
110 |
6.2 |
313 |
注：上表中所给出的技术参数为部分板链斗式提升机的参数，其他型号规格的板链斗式提升机的参数这里不再一一列出，咨询具体详细参数请致电我公司业务或技术部！

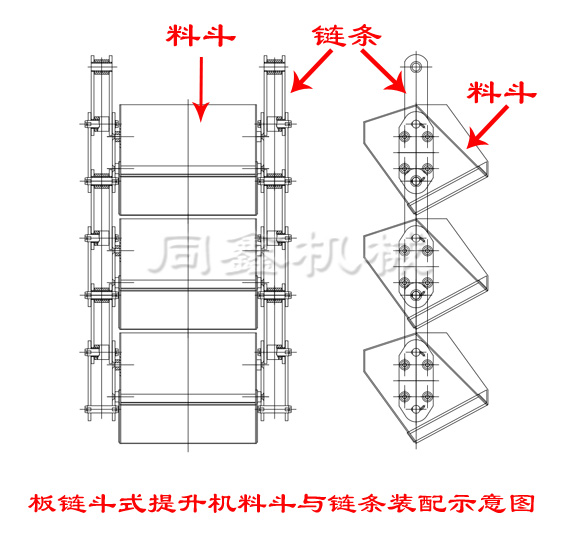

NE型斗式提升机,板链斗式提升机系列产品链条与料斗装配示意图（如下图）：
斗式提升机产品订货须知：
提升机顶部设有检修用的起吊支架，若提升机设在室内，且提升机顶部设有设备安装吊钩时，可在订货时提出取消顶部起吊支架，提升机的上机壳设有驱动装置平台，若现场空间不能满足平台要求的尺寸时，可按照现场实际情况配制非标准尺寸平台，但应在订货时提出。
每台NE型斗式提升机一般只配套供应一节带有检视门的中间机壳，若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置，应在订货时注明。
订货时请注明产品名称、规格型号、材质要求、提升输送量要求、提升高度（如进出料口高度、头尾轮中心距、底部到出料口、设备总高）、电机要求及装配形式等，如有并提供供货总图、或其它的特殊要求。
【同鑫公司】产品购买需知：
因产品受设备的型号、材质、规格、长度或者高度等因素影响，部分产品为非标设计制作，所以网站上所标识的商品价格仅供参考！
具体的产品价格受材质(碳钢或者不锈钢)和规格（根据客户的处理量、物料的粒度等）、客户实际现场的长度或者高度等因素所决定，所以需要客户和我们联系沟通后我们再为您核算出准确详细的报价。
同鑫公司产品为下属生产车间自主加工制造，内部质检中心控制质量及设备出厂检测等，确保每一台设备的品质；为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商。
销售渠道为厂家直销、订单式生产。采购设备直线联络，即绕开了用户与中间商、贸易商的不必要交涉，又降低了用户的采购成本，实现生产厂商直接与用户一对一的交流与服务，从而以优惠的价格为顾客提供高质量的产品及服务。
【同鑫公司】 产品售后服务说明：
1：合同设备质保期内：整机质保期为一年(易损件除外)。设备在合同质保期内出现问题，若确属生产制造原因造成的，我厂将免费提供维修技术支持。设备如需进行现场安装的，我公司将派出专业的技术人员为您提供设备的现场指导安装服务，不提供施工队伍，还请您多多海涵及配合我们的技术员，共同完成设备的安装工作！
2：我公司保证向您提供优质的产品及售后服务！设备在出厂前均按照实际情况进行空载试机，设备质量做到让用户放心。质量问题：若非属于生产制造原因造成的质量问题，我们亦保证提供7*24小时的全天候服务响应，我公司将会积极配合需方、帮助需方提供有偿的维修服务。
3：合同设备质保期外：合同设备质保期满后，如果设备出现问题，我公司也将会在1小时之内给予明确答复；如果需要赶赴现场处理的，我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务！
4：老客户享受以下优惠待遇：设备备品备件、配件以及易损件均按成本价供应！
---------【版权所有：新乡市同鑫振动机械有限公司】
★同鑫公司可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫公司对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准。
|
