   斗式提升机(www.xxtxtsj.com)适用于垂直输送粉状、粒状、及小块状的的散状物料,广泛的应用于冶金、矿山、洗煤、水泥、电厂、锅炉供煤等场合。根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:TD系列斗式提升机、TB系列斗式提升机、TH/HL系列环链斗式提升机、NE系列板链斗式提升机、钢芯胶带斗式提升机、T型脱水斗式提升机、L型捞坑斗式提升机。

输送机系列产品

>> 鳞板输送机

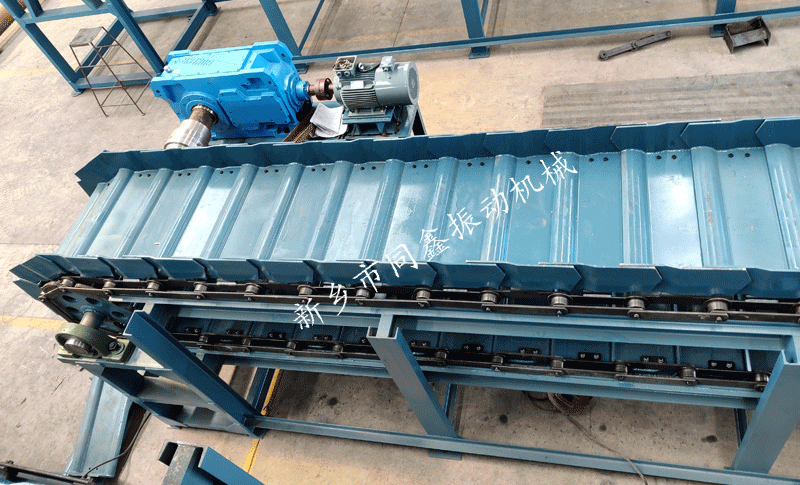

同鑫鳞板输送机
鳞板输送机

新乡市同鑫振动机械有限公司生产的BL系列鳞板输送机是以循环运行的链条作为牵引构件,以链板作为承载构件的输送设备,可沿水平或倾斜(倾斜角小于25°)方向输送各种散状物料。由于鳞板输送机的承载部分和运行部分均为金属材质,因而与其它连续输送机械相比,可以输送堆积密度更大、块度更大,且具有锋利棱角和对输送机有强烈磨损性的物料,尤其适宜输送600~700℃的高温物料。因此,鳞板输送机是矿山、建材、冶金、煤炭、化工等行业中尖锐、灼热、大块以及腐蚀性物料输送的理想设备。

特点:

1、鳞板料斗为耐磨钢冲压成型,精度高、累计误差小,行走精确、平稳、可靠;
  2、适应性强,能够输送大块状、具有锋利棱角、灼热的物料,并且在输送过程中同时完成冷却、清洗等工艺;
  3、用链条作为牵引元件,具有强度高、效率高、工作可靠的特点,还可以实现重负载、长距离输送;
  4、采用的链条为轴端装有滚轮的片式链,在将负载直接传递到底板上的同时,有效减小了驱动功率和链条牵引力;
  5、尾轮张紧装置在张紧链条的同时,还可以通过调整其两端轴承位置用于补偿不同牵引链节距累积误差,从而保证链轮轮齿与牵引链的精确、平稳啮合;
  6、链条经调质热处理,承载能力大,强度高,耐冲击能力强;链板关节套筒采用合金钢渗碳淬火、磨削加工,耐磨性高;
  7、整机结构紧凑,安装、调试便捷,易损件少,且更换简便。

工作原理:

BL系列鳞板输送机是一种以牵引链作为牵引机构、鳞板作为承载装置的挠性牵引连续性输送设备。工作时,通过传动装置带动头部装置的链轮转动,与链轮相啮合的链条也随之向前运动,同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动;当物料在进料口中加入料斗后,随着料斗的移动物料被输送到出料口,在重力和离心力的共同作用下,物料从出料口卸下,进入下一道工序。

结构组成:
  鳞板式输送机由头轮装置、鳞板链条装置、尾轮张紧装置、导料防护装置、机架和驱动装置等构成。
  1、驱动装置:由于鳞板输送机的速度一般不大于0.5m/s,因而鳞板输送机的驱动装置多采用电机、减速器等传动结构,因而它可直接通过十字滑块联轴器与头轮轴连接,使头轮装置结构简化,制造、安装、调整都交容易,成本也较低,且为具有单一速度的单驱动装置。
  2、尾轮张紧装置:该装置采用螺旋张紧装置,由一个尾轮轴、两个尾部链轮和一对张紧螺杆及其它附件组成。张紧链轮(含轮毂)通过双滚动轴承支撑在链轮轴上,可以降低牵引链条绕过链轮时的阻力系数;同时,当多条牵引链节距的累积误差不等而导致的链条不同步时,可以使链轮轮齿和牵引链关节的位置自动得到调整,保证链轮轮齿和牵引链的正确啮合,避免了多根牵引料出现张力不均甚至悬殊,从而提高了牵引链条的整体性能。
  3、鳞板链条装置:BL鳞板输送机采用的链条是轴端装有滚轮的片式链和冲压链,滚轮装在外链片外侧,滚轮仅支撑底板上的负载,其结构尺寸相应较少,因而阻力系数较小,减小了驱动装置和牵引力负载。链条经调质热处理,承载能力大,抗拉性强;链板关节套筒采用合金钢渗碳淬火、磨削加工,耐磨性高;鳞板料斗:鳞板料斗是鳞板输送机的承载构件,采用厚钢板以模具冲压成型,形状尺寸精度高,累计误差小,鳞板行走不会跑偏。
  4、机架:机架采用标准化生产,不仅规范了生产工艺,同时避免了人工失误造成的误差,提高产品的优良率,节约了成本,提高了经济效益。

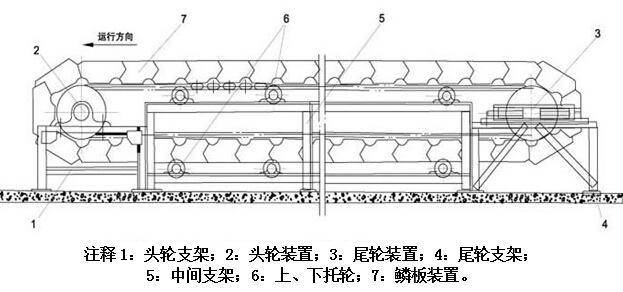

BL系列鳞板输送机的主要组成部件:

BL系列鳞板输送机外形结构图-新乡市同鑫振动机械

型号

鳞板宽度

槽体高度

槽体

运行速度

m/s

安装角度°

输送量

m³/h

牵引链

厚度

材质

节距

mm

破坏载荷

KN

安全

系数

许用牵引力(双链)

KN

BL650

650mm

160200mm

4mm

Q235

0.050.5

25

2080

250

168

11.6

25

BL800

800mm

200250mm

5mm

Q235

0.051

25

50150

320

224

8

50

BL1000

1000mm

250350mm

6mm

Q235

0.051

25

80200

320

332

7.6

75

易损件

序号

名称

数量

备注

序号

名称

数量

备注

1

鳞板料斗



按需

4

传动大链轮

1



2

链条



按需

5

传动链条



按需

3

传动小链轮

1



6

柱销



按需

鳞板输送机产品选用须知:

(1)鳞板输送机常见宽度:B=650mm800mm1000mm1200mm、1500mm、2000mm;其中B=800mm1000mm、1500mm这三种应用比较广泛;
2)运送单个物件的重量:一般为75kg,最大可达120-150kg
3)输送机长度:一般为60-120m,最大可达到200m
4)输送机速递系列:v=0.80.961.21.51.82.43.0m/min
5)输送机的提升高度:H=2.2-4.5m,最大可达到10m
6)对于各类物料,输送机的最大允许倾角为25度;
(7
)输送机安装在车间地面或露天地面时,其回程侧鳞板的弦顶离地面的净空高度不小于200mm;安装在地坑内时,其净空高度不小于300mm。在特定场合下,受某种外界条件限制时,其净空高度可按需要确定

鳞板输送机系列产品真机照片及用户使用现场照片:
鳞板输送机-新乡市同鑫振动机械有限公司 鳞板输送机-新乡市同鑫振动机械有限公司
鳞板输送机-新乡市同鑫振动机械有限公司 鳞板输送机-新乡市同鑫振动机械有限公司
鳞板输送机-新乡市同鑫振动机械有限公司 鳞板输送机-新乡市同鑫振动机械有限公司
鳞板输送机-新乡市同鑫振动机械有限公司 鳞板输送机-新乡市同鑫振动机械有限公司

【同鑫公司】 产品售后服务说明:
  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!
  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。
  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!
  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!

  新乡市同鑫振动机械有限公司专业设计、生产脱水筛、圆振动筛、矿用振动筛、振动筛分设备,皮带输送机、刮板输送机、鳞板输送机、链斗输送机、振动给料机、往复式给煤机、斗式提升机,破碎机,卸料器,跳汰机,脉冲袋式除尘器等配套设备,以及锅炉上煤系统、锅炉出灰渣系统,洗煤厂生产线等。产品广泛应用于有色金属、矿山、冶金、煤炭、码头港口、化工、煤电、建材、钢铁、水泥、电力、粮食、制沙、商砼、环保等各个行业和领域。规格型号齐全,另可按照您的要求定制以上机械设备,诚信为本,质优价实,欢迎采购!愿我们一如既往愉快合作!

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的鳞板输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
