环链斗式提升机（TH型）主要适用于输送粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同鑫提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。

   环链斗式提升机（TH型）备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量可以达到365m³/h,提升高度以不超过50m为宜。

环链斗式提升机（TH型斗式提升机）产品概述:
  TH系列环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料 的垂直输送。TH型环链式斗式提升机是一种圆环链斗式提升机 ，采用混合式或重力卸料，挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料，物料温度在250℃以下。如：煤、水泥、碎石、砂子、化肥、粮食等。

TH型环链斗式提升机主要特点:
  1、维护方便，寿命长，结构刚性强；
  2、输送物料的温度可达250℃，提升高度运行平稳可靠，噪音小且维护方便；
  3、中间节具有单通道和双通道两种形式，改进机型的提升输送量比普通机型提高30%以上；
  4、提升机环链采用合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。

同鑫振动机械生产的斗式提升机产品制造工艺：等离子/激光下料，冲孔，数控折弯，机器人自动焊接工艺。箱体冲压成形，中间箱体四道筋，采用全焊方式，整体刚性及密封性较强。

同鑫振动机械生产的斗式提升机产品供货内容：头箱，尾箱，中间箱，电机，减速机，逆止器，电机防雨罩，传动皮带/链条防护罩，护栏，平台，吊装件，配重箱（包括但不限于以上内容，具体以实际供货内容为准。）

雄厚的技术力量，优惠的价格，严格的内部质量检测监督，确保快速交货同时确保产品质量，售前售后服务团队保障您设备的无忧使用！

TH型环链斗式提升机外形结构图:

TH型环链斗式提升机自助选型对照表：

TH型环链斗式提升机系列产品技术性能及选型参数表：

注：1、表中斗容是计算斗容（料斗盛水时的容积），输送量是按填充系数为1时计算所得，实际应用时要考虑填充系数。2、表中改进型只有TH315、TH400、TH500、TH630。

TH型斗式提升机，环链斗式提升机系列产品链条与料斗装配示意图（如下图）：

TH型斗式提升机，环链斗式提升机系列产品的安装要求：

1、环链斗式提升机尾部区段的支撑面，必须保证坐落在基础的水平面上。
2、环链斗式提升机的头部驱动轴和尾部张紧轴应在同一垂直平面内，并且两轴心线均应与水平面平行。
3、中间箱体机壳的法兰连接处，不得有明显的错位现象；法兰间可垫入石棉垫或防水粗帆布，以保证其密封性。
4、环链斗式提升机的尾部区段、中间箱体机壳和头部区段的中心线应在同一垂直线上，其垂直度偏差在1m长度上不允许超过1mm，总高的累积偏差不允许超过8mm。
5、环链斗式提升机的料斗在牵引件链条上的位置必须安装正确，并紧固可靠；在运行过程中，不应有偏斜和碰撞箱体机壳的现象发生。
6、提升机尾箱的螺旋拉紧装置调整好后，应使牵引构件具有均匀的、正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程，余下的拉紧行程应不少于全行程的50%。
7、减速机高速轴的轴线与电机的轴线应相互平行；低速轴的轴线与斗式提升机驱动轴的轴线应在同一水平线上，其最大平行偏移量不得超过0.2mm，最大轴线交角不得超过40‵。
8、环链斗式提升机应安装起吊设备，起重量不小于2t。起重机的轨底与驱动中心线的距离一般为2～2.2m。
9、环链斗式提升机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。最上面的支撑点应尽量靠近头部。

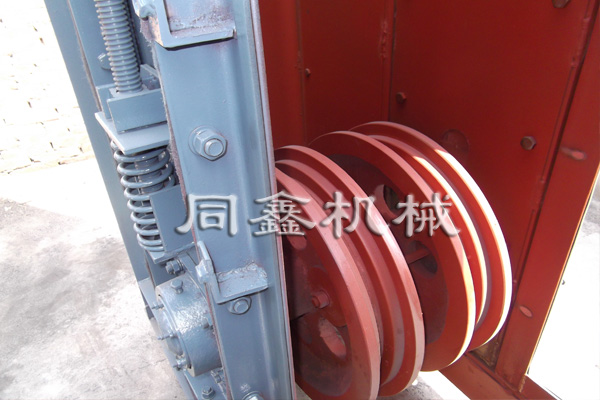

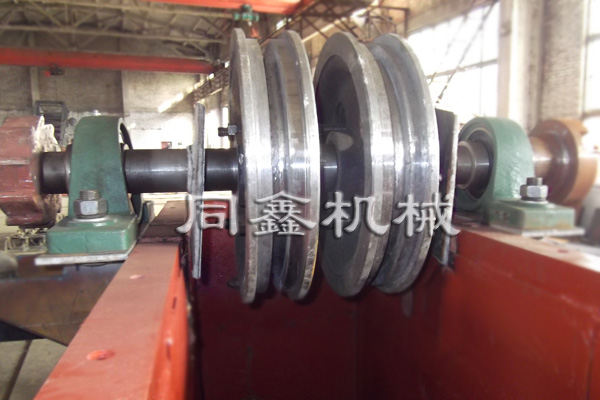

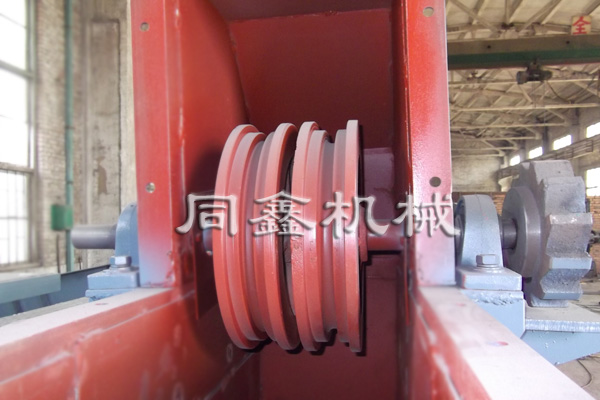

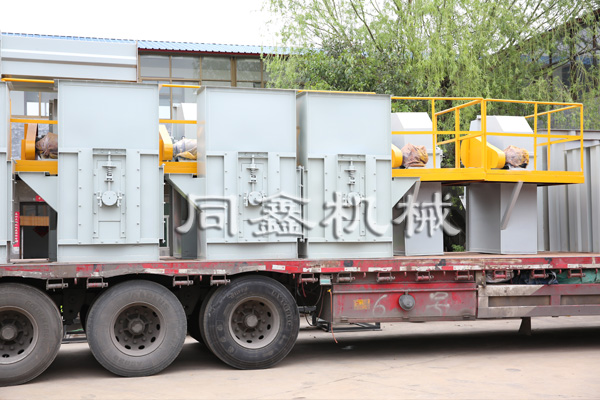

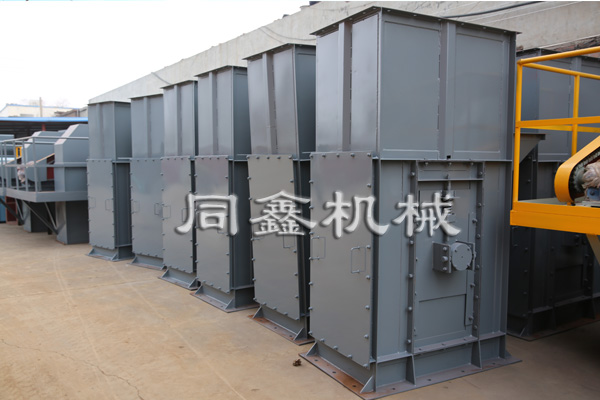

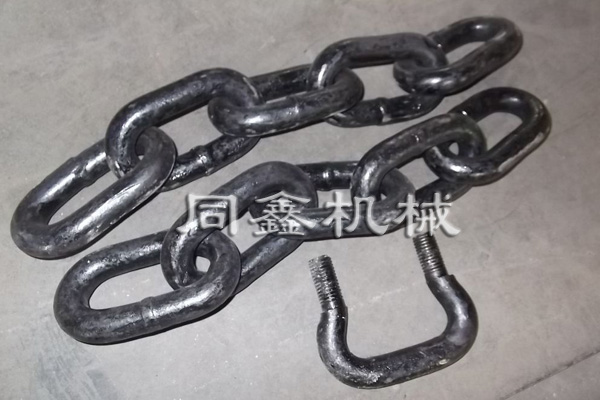

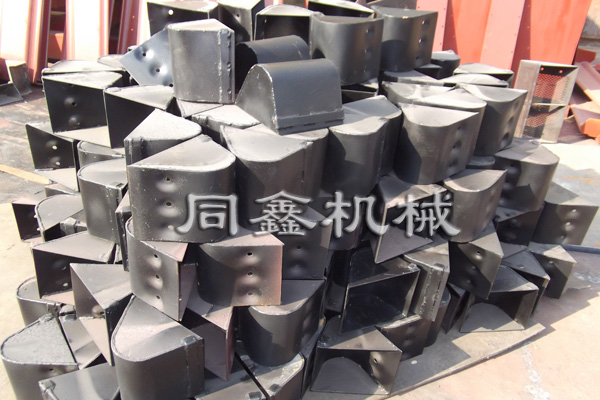

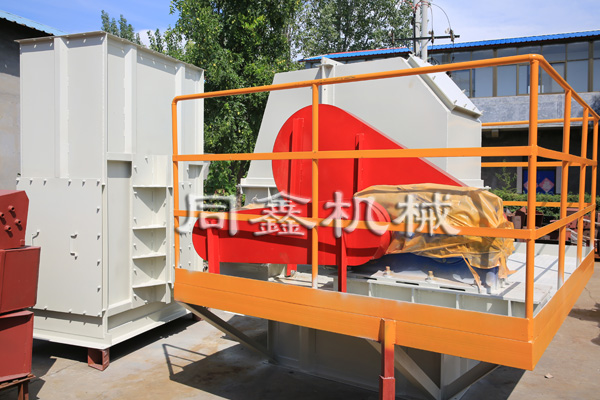

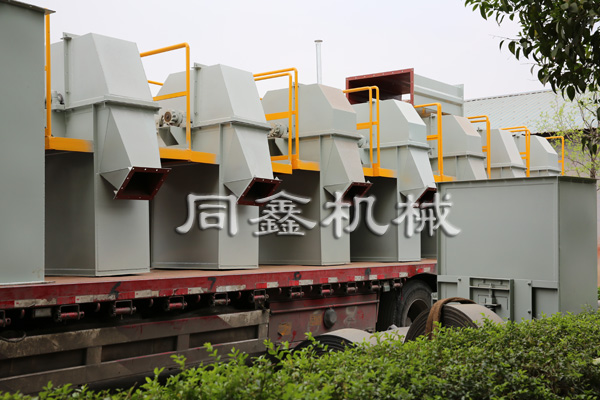

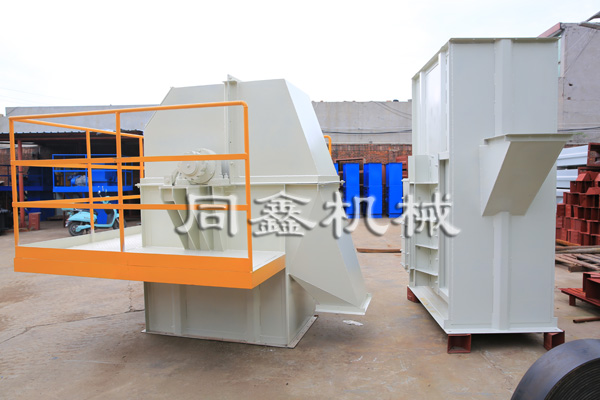

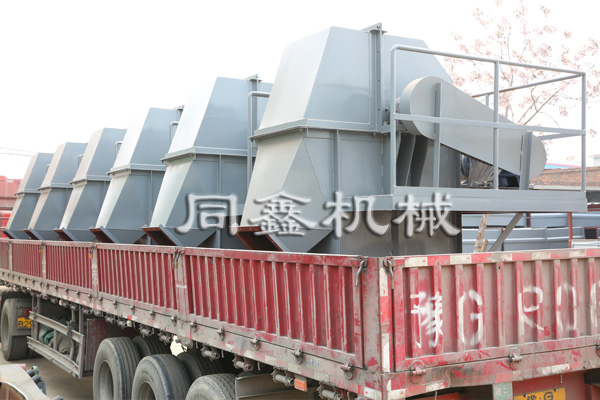

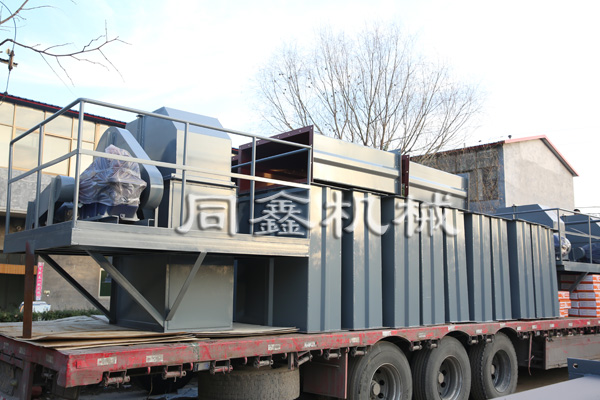

TH型斗式提升机，环链斗式提升机系列产品实物展示、部件展示、装车发货：

TH型斗式提升机，环链斗式提升机系列产品的润滑材料、周期和方法：
