埋刮板输送机

   埋刮板输送机系列产品广泛适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料、等行业和部门。适合输送各种块状、颗粒状和粉状物料。根据其输送形式可分为水平型(MS)、倾角型(MC)和垂直型(MZ)。产品具有结构简单、密封性好、安装维修方便、工艺布置灵活等特点;不仅能水平输送,也能倾斜或垂直输送;既可单机使用、也可多台联合使用;能多点加料、也能多点卸料。由于壳体封闭,因此在输送大的、有毒、易爆、高温物料时可以显著地改善工人的工作环境和防止环境污染。埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。

输送机系列产品

>> 埋刮板输送机系列产品:MS、MC、MZ系列

埋刮板输送机-同鑫公司

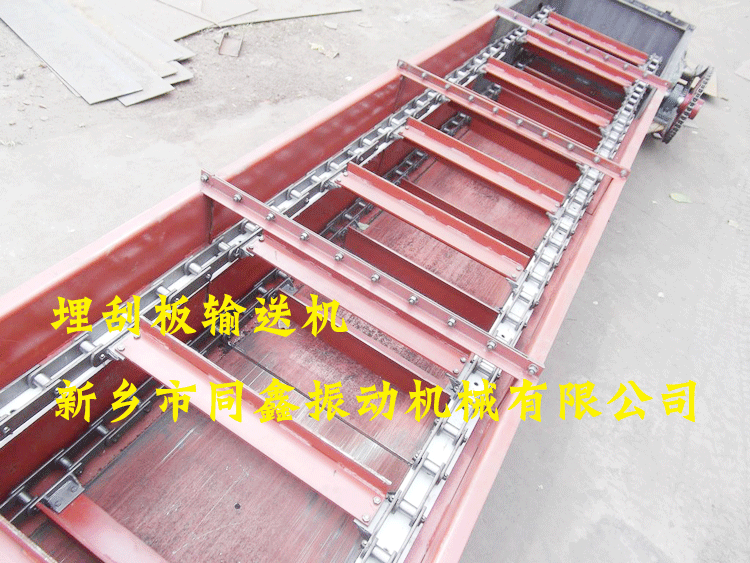

埋刮板输送机
  埋刮板输送机产品概述:埋刮板输送机系列产品广泛适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料、等行业和部门。适合输送各种块状、颗粒状和粉状物料。根据其输送形式可分为水平型(MS)、倾角型(MC)和垂直型(MZ)。槽宽有120-1000mm。埋刮板输送机是一种在封闭的矩形断面壳体内,借助于运动着的刮板链条来输送散状物料的连续运输设备;在输送物料时,刮板链条全部埋在物料之中 ,故称之为埋刮板输送机。产品具有结构简单、密封性好、安装维修方便、工艺布置灵活等特点;不仅能水平输送,也能倾斜或垂直输送;既可单机使用、也可多台联合使用;能多点加料、也能多点卸料。由于壳体封闭,因此在输送物料时可以显著地改善工人的工作环境和防止环境污染。埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。
  刮板输送机可用于水平运输,亦可用于倾斜运输。沿倾斜向上运输时,煤层倾角不得超过25°,向下运输时,倾角不得超过20°,当煤层倾角较大时,应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°~4°的弯曲。

埋刮板输送机产品特点:
  1
、常用于水平输送颗粒和粉状物料,亦能在90°角范围内作倾斜输送;
  2
、具有
整机寿命高、运行平稳、结构尺寸小、输送量大、能耗低、物料破损率低等特点
  3
、整机结构为封闭形式,输送物料 时减少环境污染;不仅能水平输送,也能倾斜或垂直输送;既可单机使用、也可多台联合使用;可以多点加料,多点卸料。

埋刮板输送机应用范围:
  物件容重0.2-2.5t/m³,温度小于120℃,含水率一般以手捏成团撒手后仍能松散为度,普通型埋刮板输送机可输送的物料如,碎煤、灰、水泥、粮食、化肥等。不宜输送的物料如,高温、有毒、易爆、粘性强、悬浮性流动性极强、极脆易破碎的物料等。

  可输送物料举例:碎煤、碎粉、碎炉潭、飞灰、烟灰、炭黑、磷矿粉、碳酸氢铵、尿素、氯化铵、苏打粉、硫铁矿潭、塑料单体、活性炭、固体农药、焦炭粉、石灰石粉、铬矿粉、白云石粉、铜精矿粉、氧化铝粉、氧化铁粉、石英砂,烧结返矿、水泥、粘土粉、陶土、黄砂、铸造旧砂、小麦、大豆玉米、菜籽、米、糖、淀粉、谷物类、谷物麦、木片、竹片、锯床等,MZ型埋刮板输送机推荐用于锅炉房上煤及输送谷物类(如小麦、玉米、大豆等)和轻物料类(如木片、锯床等)。
  具有下列性能的物料不宜采用普通型埋刮板输送机:
高温的、有毒的、易爆的磨损性很强的、粘性(附着性)强的,悬浮性很强的,流动性特好的和极脆而又不希望被破碎的物料。

埋刮板输送机产品技术参数表:

(一)MS型埋刮板输送机型号及参数
MS型埋刮板输送机主要参数:

型号

MS16

MS20

MS25

MS32

MS40

机槽宽度B(毫米)

160

200

250

320

400

机槽高度h(毫米)

160

200

250

320

360




链条节距t(毫米)

100

125

160

200

200

链条形式
和代号

模锻链

DL10

D12.5

DL16





滚子链

GL10

GL12.5

GL16





双板链







BL20

BL20

刮板形式
和代号

T





U2









链条速度
U(
/

0.16





0.20

0.25

0.32

输出送量Q(m³/h)

11-25

17-39

23-54

48-88

67-124

电机功率(千瓦)




1.5







2.2





3.0





4.0





5.5

7.5

11/50



15/13



18.5/17





22







30







37/40









刮板输送机*大长度L0()

80

80

80

80

80

允许倾斜安装角度

0°<=a<=15°

(二)MC型埋刮板输送机型号及参数
MC型埋刮板输送机主要参数:

型号

MC16

MC20

MC25

MC32

垂直段机槽宽度B(毫米)

160

200

250

320

垂直承载段机槽度高h(毫米)

120

130

160

200

垂直空载段机槽高度h2(毫米)

130

140

170

215




链条节距t(毫米)

100

125

160

200

链条型式和
代号

模锻链

DL10

DL12.5

DL16



滚子链

GL10

GL12.5

GL16



双板链







BL20

刮板型式和
代号

V2



O

O







链条速度V(/)

0.16



0.20

0.25

0.32

输送量Q(3/)

11-22

15-30

23-46

46-74

电机功率(千瓦)

1.5





2.2



3.0



4.0



5.5

7.5

11/10



15/13



18.5/17





22







30







*大输送高度H()

<30

安装角度

30°  65°  60°  90°

(三)MZ型埋刮板输送机型号及参数
MZ型埋刮板输送机主要参数:

型号

MZ16

MZ20

MZ25

垂直段机槽宽度B(毫米)

160

200

250

垂直承载段机槽高度h毫米

120

130

160

垂直空载段机槽高度h毫米

130

140

170

刮板链条

链条节距t(毫米)

100

125

160

链条型式和代号

模锻链
DL10

模锻链
DL12.5

模锻链
DL16

刮板型式和代号

V

V1

V2

链条速度U(/)

0.16



0.20

0.25

0.32

输送量Q(/)

11-22

15-30

29-46

电机功率(千瓦)

3.0



4.0

5.5

7.5

11/10

15/13

18.5/17



22



30





刮板输送机*大输送高度H()

<20

上水平部分*大长度()

<30

刮板输送机型号,刮板输送机报价,刮板输送机价格,刮板输送机安装图,刮板输送机外形图,刮板输送机应用等众多问题,请来电咨询:0373-2688308

埋刮板输送机产品安装使用说明图

埋刮板输送机系列产品的操作和维护:
1、每次启动后,应先空载运转一定时间,待设备运转正常后方可以投料,应保持加料均匀,不得大量突增或过载运行。
2、如无特殊情况,不得负载停车。一般应在停止加料后,待机槽内物料基本斜空时再停车。若是满载输送发生紧急停车后的启动,必须先点动几次或适量人工排除机槽内的物料。
3、若有数台输送机组合成一条流水线,启动时应先开动*后一台,然后逐台往前开动,停车顺序相反。这也可采取电器联锁控制。
4、操作人员应经常检查机器各部件,特别是刮板链条和驱动装置应保证完好无损状态。一旦发现有残缺损伤的机件(如刮板严重变形或脱落、链条的开口销脱落、弯曲段中间导轨严重磨损等),应及时进行修复或更换。
5、运行过程中应严防铁件、大块硬物、杂物等混入输送机内,以免损伤设备或造成其他事故。
6、注意保持所有轴承和驱动部分良好润滑,埋刮板输送机各部位的润滑,可参见下表。但应注意刮板链条、支承导轨及头轮、尾轮等部件不得涂抹润滑脂。
7、埋刮板输送机在一般情况下,应半年小修一次,一年中修一次,三年大修一次。大修时埋刮板输送机的全部零件都应拆除清理,更换磨损零件。电机、减速机按各自的产品技术要求进行维护和修理。
8、属季节性工作的埋刮板输送机,在停机期间应对其进行检修、保养。刮板链条销轴和链杆之间可滴入少许10号机油,以避免锈蚀后无法转动;若输送粮食类物料可滴入食用油少许。

润滑部位名称

润滑材料

润滑周期

润滑方法

各传动轴承

1#锂基润滑脂

500小时

用注油器或涂抹

拉紧装置的导轨

1#锂基润滑脂

800小时

涂抹

拉紧装置调节螺杆

1#锂基润滑脂

800小时

涂抹

开式传动链

开式齿轮油(220#

1.5

涂抹

齿轮减速器

N320齿轮油

1个月后 3个月一次

涂抹

电动机

1#锂基润滑脂

3个月

涂抹

埋刮板输送机主要分以下种类:1水平型埋刮板输送机 2、垂直型埋刮板输送机 3Z型埋刮板输送机。
注:我厂可根据用户要求设计并生产其它型式的埋刮板输送机。

【同鑫公司】 产品售后服务说明:
  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!
  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。
  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!
  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!

  新乡市同鑫振动机械有限公司专业设计、生产振动筛分设备,输送机,给料机,斗式提升机,破碎机,卸料器,跳汰机,脉冲袋式除尘器,锅炉上煤系统、出灰渣系统等配套设备。产品广泛应用于有色金属、矿山、冶金、煤炭、码头港口、化工、煤电、建材、钢铁、水泥、电力、粮食、制沙、商砼、环保等各个行业和领域。规格型号齐全,另可按照您的要求定制以上机械设备,诚信为本,质优价实,欢迎采购!愿我们一如既往愉快合作!

★同鑫公司可根据用户需要而设计制造特殊型号规格的埋刮板输送机。
★同鑫公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准 ,解释权归同鑫机械所有。
