>> 产品推荐---脱水斗式提升机/坑捞斗式提升机

脱水斗式提升机/坑捞、捞坑斗式提升机-同鑫振动机械
选煤厂生产用的斗式提升机，分为脱水式斗式提升机和捞坑式斗式提升机。脱水式斗式提升机用于跳汰机下部提升洗后的煤和矸石；捞坑式斗式提升机用于从捞坑沉淀池中提升大颗粒精煤和细粒煤，并使被提升物料在提升过程中，在重力过程中，在重力作用下与斗内自行脱水。

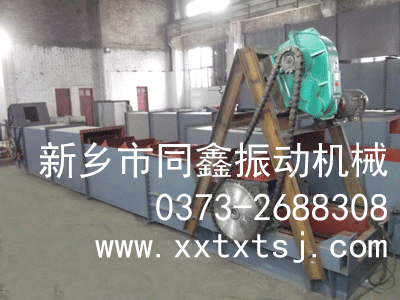

脱水斗式提升机/坑捞斗式提升机产品概述：
脱水斗式提升机、捞抗斗式提升机（以下简称斗提机）是选煤厂和钙镁磷肥厂常用的机械设备之一，具有结构简单、运转可靠的优点。脱水斗式提升机、捞抗斗式提升机主要用于提升洗后的中煤、矸石和激冷后的钙镁磷肥，也适用于输送洗涤后的块状或颗粒状的其他物料，以便物料在提升输送过程中，在料斗内自行脱水。
脱水斗式提升机/坑捞斗式提升机产品型号说明：
示例
T3240脱水斗式提升机：T—脱水
32—斗链节距(cm)
40料斗宽度(cm)
示例
L3240捞坑斗式提升机：L—捞坑
32—斗链节距(cm)
40料斗宽度(cm)
脱水斗式提升机、捞坑斗式提升机系列产品设备特点:主要用于选煤厂选后产品的运输及脱水，安装角度为55°～70°，多为60°，运行速度为0.16～0.27m/s,块煤脱水时间为20～25s,末煤约为40～60s。该设备结构简单，运行可靠，使用寿命长，维护费用低。脱水斗式提升机主要用于选煤厂配合跳汰机对选后产品（包括中煤和矸石）的提升和脱水。捞坑式提升机主要用于精煤的初步脱水。
脱水斗式提升机/坑捞斗式提升机产品结构简介:
1、脱水斗提机
（1）脱水斗提机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接，减速器和传动主轴之间用套筒滚子链传动，链条的张紧靠压紧链轮调节，考虑到斗链有可能突然被卡住而发生事故，在从动链轮上装有安全销。驱动装置安装在传动支架上，传动支
架焊在头部节段上；
（2）头部组件由传动部件及拉紧装置组成，该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形，轴承座的底部带有燕尾槽，轴承借助螺杆来调节斗链的松紧；
（3）机体由头部节段、中间节段（敞开节段、过渡节段、密封节段）和尾部节段组成，节段均为金属焊接结构，各节段之间用角钢法兰联接。为防止漏水，在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外，还有为安装拉紧装置的槽钢，中间节段中用于水下得封闭箱形结构，称为封闭节段：用于水上的U形槽，称为敞开节段：过渡节段用于上述两种节段之间，为了防止斗链下垂，在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构，其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔；
（4）尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个，均为圆形，其中一个用键固定在轴上，另一个空套在轴上，以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损，在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成，其内缘用特制的胶质密封圈，以防止泥水侵入；

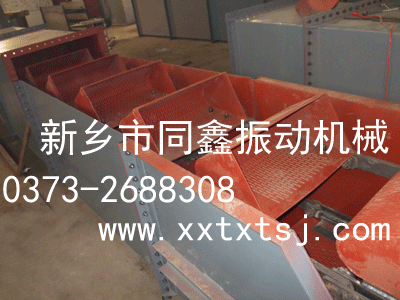

（5）斗链由两条链条和斗子组成。链条为片式牵引链，斗子用钢板制成，斗子上交错排列着脱水用得长孔，并用带榫的沉头螺栓间隔地（间隔一个节距）安装在链条上；
（6）捕捉器的作用是当斗提机断链时，防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上，上面一对捕捉器安设在离传动轴中心不超过3m处：下面一对捕捉器安设在敞开段和过渡段接邻之间：中间捕捉器之间的距离应不大于5m，并且不等于链条节距的倍数；
（7）头、中间、尾部支架及检查传动系统用得梯子，均为焊接的金属构件，分别支承在楼板及基础上；
（8）脱水斗提机结构见图
脱水式斗式提升机外形结构图
1：尾部支架；2：尾部节段；3：尾部组件；4：封闭节段；5：敞开节段；6：斗链：7：头部节段：8：头部组件；9：传动装置；10：传动支架；11：头部支架及扶梯；12：中间支架。
2、捞抗斗式提升机
捞抗斗提机分吊式（坑外式）捞抗斗提机（其结构见图）和座式（坑内式）捞抗斗提机（其结构见图）。
捞抗斗式提升机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同，捞抗斗提机和尾部组件根据使用特点分吊式尾部组件（配吊式尾部漏斗）和座式尾部组件（直接安装在坑内）。
捞抗斗提机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成，详见图

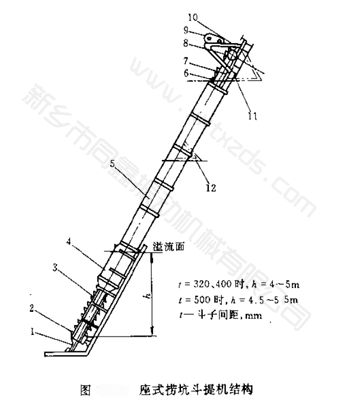

座式捞坑斗式提升机外形结构
1：座式尾部节段；2：座式尾部漏斗；3：坑内尾部组件；4：封闭节段；5：敞开节段；6：斗链；7：头部节段；8：头部组件；9：传动装置；10：传动支架；11：头部支架及扶梯；12：中间支架。
吊式捞坑斗式提升机外形结构
1：吊式尾部节段；2：吊式尾部漏斗；3：吊式尾部组件；4：吊式过渡节段；5：坑内敞开节段；6：封闭节段；7：敞开节段；8：斗链；9：头部节段；10：头部组件；11：传动装置；12：传动支架；13：头部支架及扶梯；14：中间支架
脱水斗式提升机/坑捞斗式提升机产品技术参数表：
表一：
|
主要参数 |
T3240 |
T3260 |
T4060 |
T4080 |
T40100 |
T50100 |
T50120 |
T50140 |
|
提升机*大长度m |
20 |
23 |
26 |
|
提升机角度° |
55~70 |
|
运输物料粒度mm |
0~100 |
|
斗宽mm |
400 |
600 |
800 |
1000 |
1200 |
1400 |
|
斗子容量L |
28.3 |
42.5 |
66.4 |
88.6 |
110.7 |
173 |
207.6 |
242.2 |
|
斗子间距mm |
640 |
800 |
1000 |
|
输送能力t/h |
15.3~51.6 |
23~77.5 |
28.7~96.8 |
38.3~129.2 |
47.8~161.4 |
59.8~201.8 |
71.8~242.2 |
83.7~282.5 |
表二：
|
主要参数 |
L3240 |
L4060 |
L40100 |
L50120 |
L50140 |
|
提升机*大长度，m |
20 |
23 |
26 |
|
提升机倾角，（°) |
60--70 |
|
运输物料粒度，mm |
0--100 |
|
斗宽，mm |
400 |
600 |
1000 |
1200 |
1400 |
|
斗子容量，L |
20.8 |
51.9 |
86.5 |
161.7 |
188.6 |
|
斗子间距，mm |
320 |
400 |
500 |
|
输送能力，t/h |
15.9-56.9 |
31.8-80.4 |
53-134 |
79.2-200.4 |
92.4-233.7 |
★同鑫振动可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。
斗式提升机种类分类:
斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：
(1).TD系列斗式提升机
TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机
TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
(3).NE系列斗式提升机
NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机
TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代
。
(5).TG系列斗式提升机
TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机
常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。
