厂家直供HS系列弧形振动筛,翻转弧形筛,振动弧形筛,脱介筛

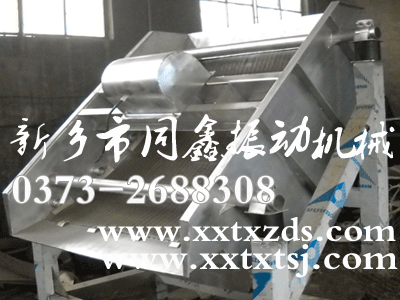

>> 振动筛分设备产品推荐-弧形振动筛（弧形筛）

弧形筛主要用于选煤厂及选矿厂对物料进行予先脱水,脱泥,脱介作业,分级煤泥回收。也可与水旋流器配套使用,对细粒物料进行有效的分级.脱水.脱泥.脱介。该筛机是由包角45度，60度曲率半径wi2030MM筛箱构成.弧形筛面、筛框采用枢轴专向结构，能旋转180度，延长筛面使用寿命。弧形筛由入料箱、筛箱和筛机座轴翻转，实现入料端和出料端位置对调，达到均匀磨损，延长适用寿命，操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。

HS系列弧形筛产品概述:

HS系列弧形筛主要用于选煤厂及选矿厂对物料进行予先脱水,脱泥,脱介作业,分级煤泥回收。也可与水旋流器配套使用,对细粒物料进行有效的分级、脱水、脱泥、脱介。该筛机是由包角45度，60度曲率半径wi2030MM筛箱构成.弧形筛面、筛框采用枢轴专向结构，能旋转180度，延长筛面使用寿命。
HS系列弧形筛由入料箱、筛箱和筛机座轴翻转，实现入料端和出料端位置对调，达到均匀磨损，延长适用寿命，操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。

HS系列弧形振动筛工作原理:

弧形振动筛的脱水原理是靠筛条入料侧尖锐的棱边对煤泥水的切割作用，将煤泥水分离出去；根据使用场合和物料水分的悬殊，弧形筛又分振动弧形筛和无动力弧形筛。HS弧形筛由入料箱、筛箱和筛机座轴翻转，实现入料端和出料端位置对调，达到均匀磨损，延长适用寿命，操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。

HS系列弧形筛型号说明:
HS　□ □　
┬ ┬ ┬ ┬
│ │ │ │　
│ │ │ └──────────　筛网层数
│ │ │
│ │ └───────────-　筛面长度mm
│ │
│ └─────────────　筛面宽度mm
│　
└──────────────-　弧形振动筛

HS系列弧形筛技术参数表:

型号	处理量 th	筛宽(mm)	弧形半径 R(mm)	包角 (度)	筛孔尺寸（mm）
HS0715Ⅰ	40-80	700	2030	45	0.3~1.0
HS1015Ⅰ	60-120	1000		45
HS1315Ⅰ	90-180	1300		45
HS1615Ⅰ	120-220	1600		45
HS1915Ⅰ	160-300	1900		45
HS2215Ⅰ	200-360	2200		45
HS0720Ⅰ	40-80	700		60
HS1020Ⅰ	60-120	1000		60
HS1320Ⅰ	90-180	1300		60
HS1620Ⅰ	120-120	1600		60
HS1920Ⅰ	160-300	1900		60
HS2220Ⅰ	200-36	2200		60
HS2420Ⅰ	220-400	2400		60

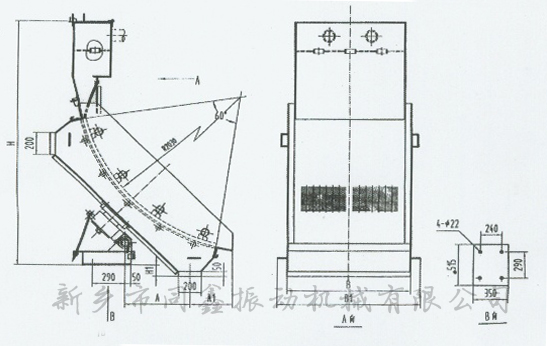

HS系列弧形筛外形尺寸图:

HS系列弧形筛外形尺寸表:

型号	外型尺寸（mm）
型号	A	A1	B	B1	H	H1
HS0715Ⅰ	489	384	700	855	2760	0
HS1015Ⅰ	489	38	1000	1155	2760	0
HS1315Ⅰ	489	384	1300	1455	2760	0
HS1615Ⅰ	489	384	1600	1755	2760	0
HS1915Ⅰ	489	384	1900	2055	2760	0
HS2215Ⅰ	489	384	2200	2355	2760	0
HS0720Ⅰ	666	492	700	855	2905	173
HS1020Ⅰ	666	492	100	1155	2905	173
HS1320Ⅰ	666	492	1300	1455	2905	173
HS1620Ⅰ	666	492	1600	1755	2905	173
HS1920Ⅰ	666	492	1900	2055	2905	173
HS2220Ⅰ	666	492	2000	2355	2905	173
HS2420Ⅰ	666	492	2200	2555	2905	173

友情提示:
　 1.订货时注明包角和曲率半经是否带给料箱。
　 2.可根据用户要求对不同包角和曲率半径的弧形筛进行设计和制造。
