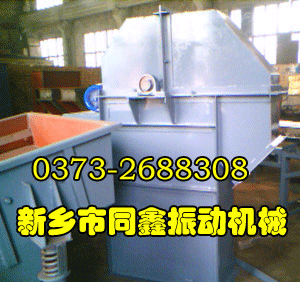

TD型斗式提升机是我厂基于D型斗式提升机基础上研制而成的新型斗式提升机产品，与D型斗式提升机相比，具有规格多输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效，参照了国际标准和国外先进标准）。TD型斗式提升机具有以下特点：1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍：2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。本提升机为离心式或混合方式卸料，掏取式装料，适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过60度。本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。本提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。
TD系列斗式提升机产品概述:
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度*高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
TD系列斗式提升机基本结构:
TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

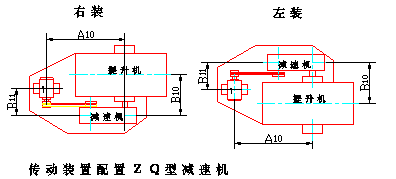

TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD系列斗式提升机主要特点:
1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
2.
驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
4.
运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
TD系列斗式提升机技术参数表:
|
型号 |
TD160 |
TD250 |
TD315 |
TD400 |
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
输送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗宽(mm) |
160 |
250 |
315 |
400 |
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
|
带宽(mm) |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
|
物料量大块(mm) |
25 |
35 |
45 |
55 |
|
型号 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
输送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
斗宽(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|
带宽(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
|
物料量大块(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
说明：1.表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2.斗提机料斗用途为:
浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

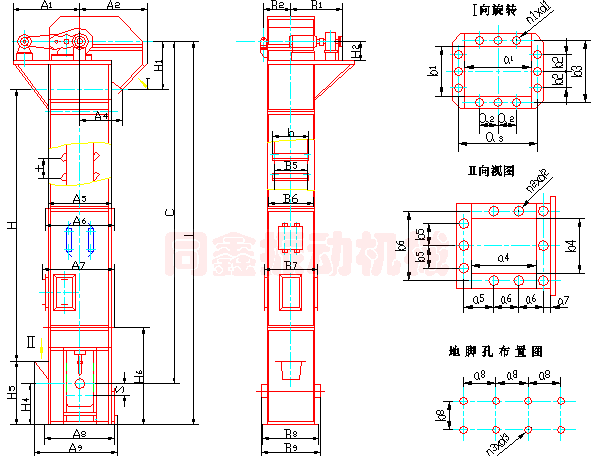

TD系列斗式提升机外形示意图:
|
斗式提升机种类分类:
斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：
(1).TD系列斗式提升机
TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机
TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
(3).NE系列斗式提升机
NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机
TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代
。
(5).TG系列斗式提升机
TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机
常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。
